Základní Johansonovy koncové keramické měrky
Zajistěte si špičkovou metrologickou stabilitu, mimořádnou odolnost vůči opotřebení a bezstarostnou manipulaci bez rizika koroze s nabídkou profesionálních základních keramických Johansonových koncových měrek Kinex – K-MET řady 1050-13. Tyto vysoce přesné etalony délky, vyrobené v přísném souladu s normou DIN 861 (odpovídající mezinárodní normě DIN EN ISO 3650) ve třídě přesnosti 1, představují moderní technologickou alternativu k tradičním ocelovým měrkám. Díky zhotovení z pokročilé technické keramiky (oxidu zirkoničitého – ZrO₂) vykazují až desetinásobně vyšší odolnost vůči otěru, jsou zcela inertní vůči korozi a agresivním chemikáliím a nevyžadují žádné pracné odmašťování ani opětovnou konzervaci olejem. Keramický materiál je navíc nemagnetický, což zabraňuje přitahování kovového prachu a drobných špon při nastavování na dílenském pracovišti. Sortiment pokrývá ucelené sady v konfiguracích 32 ks (kód 1050-13-032), 47 ks (kód 1050-13-047), 87 ks (kód 1050-13-087) a 103 ks (kód 1050-13-103), které umožňují poskládání téměř jakéhokoliv požadovaného rozměru s mikrometrickým odstupňováním. Precizně lapované plochy zajišťují vynikající přilnavost (přitíratelnost) a teplotní koeficient roztažnosti velmi blízký oceli umožňuje bezproblémová srovnávací měření ocelových dílů. Všechny sady jsou dodávány v exkluzivních dřevěných kazetách s přesně vyfrézovanými a označenými přihrádkami pro maximální ochranu etalonů v nástrojárnách, kontrolních střediscích OTK a kalibračních laboratořích.
Nejprodávanější
Řazení produktů
Značky
Výpis produktů
CDD54F3B-2AED-452C-A75B-CA02FAFD3B10
13D81E07-F9C4-44C1-A7B6-B9B82047CB3D
7596EA94-052A-4ADC-BA1E-E5FDE800B925
E9C69569-EFFC-417E-87BE-67899524810F
Ovládací prvky výpisu
Kategorie základních keramických Johansonových koncových měrek Kinex – K-MET řady 1050-13 představuje nejmodernější generaci délkových etalonů zkonstruovaných v souladu s normou DIN 861 (DIN EN ISO 3650) ve třídě přesnosti 1. Využití technické keramiky přináší zásadní výhody v podobě mimořádné mechanické tvrdosti, naprosté odolnosti proti korozi a rozměrové stability, což z těchto souprav činí ideální referenční měřidla do náročných podmínek moderních nástrojáren, obroben a kontrolních středisek OTK.
Sortimentní přehled a technické specifikace:
- Dostupné konfigurace souprav ve třídě přesnosti 1:
- Sada 32 ks (kód 1050-13-032): Kompaktní sestava měrek pokrývající základní jmenovité délky a odstupňování pro běžné dílenské ověřování a kalibraci měřidel.
- Sada 47 ks (kód 1050-13-047): Rozšířená konfigurace s hustším krokováním pro všestranné nastavení mikrometrických přístrojů a výrobních přípravků.
- Sada 87 ks (kód 1050-13-087): Univerzální průmyslová sada umožňující skládání širokého spektra přesných délkových kombinací s jemným krokem.

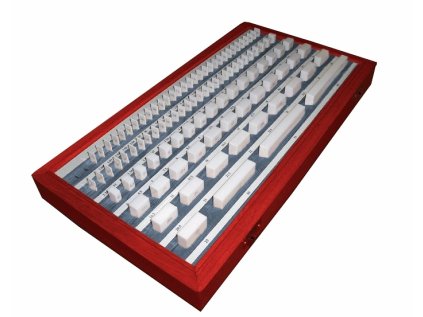

- Sada 103 ks (kód 1050-13-103): Nejkomplexnější sestava určená pro náročné aplikace, nástrojárny a kontrolní pracoviště vyžadující mikrometrickou variabilitu.
- Materiálové provedení a technologické přednosti keramiky:
- Technická keramika (ZrO₂ – oxid zirkoničitý): Pokročilý nekovový materiál vyznačující se extrémní hustotou, tvrdostí a nulovým rizikem vzniku otřepů při nárazu (materiál se neotlačuje plasticky, případné poškození nevytváří vyvýšený okraj).
- Až 10násobně vyšší odolnost proti opotřebení: Ve srovnání s klasickou ocelí si keramické funkční plochy zachovávají jmenovitou délku a rovinnost mnohonásobně déle i při intenzivním každodenním používání.
- Absolutní odolnost vůči korozi: Materiál nereaguje na vlhkost, agresivní pot rukou, kyseliny ani řezné chladicí emulze, díky čemuž odpadá nutnost olejové konzervace a zdlouhavého odmašťování.
- Nemagnetické vlastnosti: Keramika nepřitahuje kovové mikročástice, feromagnetický prach ani drobné ocelové špony, které by jinak mohly poškrábat měřené plochy.
- Koeficient teplotní roztažnosti blízký oceli: Hodnota přibližně 9,5–10 × 10⁻⁶ K⁻¹ zaručuje bezproblémová komparativní měření ocelových výrobků bez nutnosti složitého přepočítávání teplotních korekcí.
- Metrologické vlastnosti a zpracování:
- Striktní dodržení limitních úchylek délky, rovnoběžnosti a rovinnosti podle DIN EN ISO 3650 a DIN 861 pro třídu 1
- Vysoká adhezní schopnost precizně lapovaných keramických ploch zajišťující spolehlivé vzájemné přitírání měrek
- Trvanlivé, vysoce kontrastní laserové značení jmenovitých rozměrů na každé měrce
- Uložení v masivní dřevěné kazetě s přesně vyfrézovanými a označenými přihrádkami
- Typické oblasti využití:
- Přesné nastavování a justování třmenových a dutinoměrných mikrometrů, posuvných měřítek a výškoměrů
- Nastavování komparátorů, délkoměrných přístrojů a pasametrů
- Přímá mezioperační kontrola tolerancí na CNC strojích v prostředí s chladicí kapalinou
- Nástrojárny, brusírny, kalibrační pracoviště a kontrola jakosti (OTK)
Doporučení k aplikaci
Jelikož keramické měrky nevyžadují antikorozní olej, před měřením je stačí pouze otřít suchou bezprašnou utěrkou nebo jemným štětcem pro odstranění prachových částic. Při přitírání přiložte hrany dvou měrek k sobě pod mírným tlakem a posuvně-otáčivým pohybem je vyrovnejte, dokud nedosáhnete pevného adhezního spojení. Po ukončení práce měrky jednoduše očistěte a uložte přímo do dřevěné kazety bez nanášení konzervantů.
