Pravítka kontrolní

Kategorie kontrolních pravítek Kinex – K-MET představuje ucelený soubor precizních mechanických etalonů určených pro ověřování rovinatosti, přímosti a geometrie vodicích ploch, montážních celků a stolů obráběcích strojů. Díky široké nabídce materiálových provedení, průřezů a tříd přesnosti podle norem DIN 874 a DIN 876 pokrývá tato kategorie potřeby běžné dílenské kontroly, náročné montáže v těžkém strojírenství i vysoce přesné metrologické verifikace.

Sortimentní přehled a technické specifikace:

• Typy kontrolních pravítek a jejich konstrukční provedení:

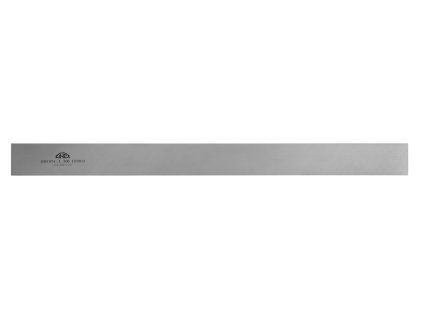

  • Plochá ocelová pravítka (DIN 874): Zhotovena z homogenizované kalené nástrojové oceli v třídách přesnosti 0, 1 a 2; dostupná v délkách od 500 mm až do 3000 mm s průřezy optimalizovanými proti ohybu.
  • Nerezová kontrolní pravítka: Vyrobena z korozivzdorné oceli v třídě přesnosti 1, ideální do provozů s proměnlivou vlhkostí nebo rizikem agresivnějších chladicích emulzí.
  • Odlehčená hliníková pravítka: Profilovaná pravítka z houževnaté hliníkové slitiny s eloxovaným povrchem, určená pro pohodlnou manipulaci při délkách až do 2000 mm bez nadměrné fyzické námahy obsluhy.
  • Ocelová odlehčená pravítka s otvory (DIN II): Čtvercové či obdélníkové profily s vyvrtanými odlehčovacími otvory zajišťující maximální torzní tuhost při zachování příznivé hmotnosti.
  • Mostová litinová pravítka (DIN 876): Robustní odlitky z jemnozrnné šedé litiny s žebrovanou obloukovou konstrukcí a opěrnými ploškami, které zcela eliminují průhyb vlivem vlastní hmotnosti při délkách 500 mm až 2000 mm.
• Třídy přesnosti a metrologické normy:
  • Třída přesnosti 0: Nejvyšší přesnost pro kalibrační střediska, nástrojárny a kontrolu jemně lapovaných i broušených měřicích desek.
  • Třída přesnosti 1: Standard pro přesné strojírenství, ustavování vodicích drah a výstupní technickou kontrolu.
  • Třída přesnosti 2: Robustní provedení pro běžnou dílenskou montáž, kontrolu svařenců a zámečnické práce.
• Typické oblasti využití:
  • Zaškrabávání a přesné usazování loží soustruhů, frézek a brusek
  • Kontrola rovinatosti příměrných a rýsovacích litinových desek
  • Ověřování geometrické přesnosti dlouhých svařovaných a lisovaných konstrukcí
  • Spolupůsobení se spároměry a úchylkoměry při stanovování lokálních odchylek

Doporučení k aplikaci

Při manipulaci s dlouhými kontrolními pravítky (zejména nad 1000 mm) dbejte na správné podepření v Besselových nebo Airyho bodech (vyznačených na pravítku), čímž se minimalizuje vlastní průhyb nástroje. Litinová mostová pravítka ukládejte vždy na určené opěrné body. Po skončení práce očistěte funkční plochy od prachu a emulze a naneste konzervační olej zabraňující korozi.
