Úhelníky středící

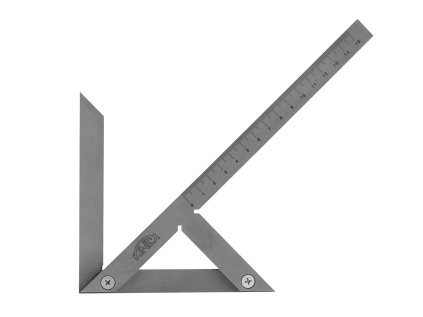

Zajistěte si rychlé, bezchybné a mimořádně přesné určování středů kruhových profilů, válcových součástí a přírub s ucelenou nabídkou profesionálních středicích úhelníků Kinex – K-MET řady 4062. Tato speciální dílenská a kontrolní měřidla představují neocenitelného pomocníka pro soustružníky, nástrojaře, zámečníky, svářeče i pracovníky technické kontroly jakosti (OTK). Jejich důmyslná konstrukce sestává z pevného 90° prizmatického ramene a přesně vycentrovaného středového pravítka s milimetrovou stupnicí, jehož vodicí hrana dokonale půlí úhel základny. Přiložením prizmatu k obvodu kulatiny vytvoříte přímku procházející středem – opakovaným přiložením z jiného úhlu okamžitě získáte exaktní průsečík osy bez nutnosti zdlouhavých matematických výpočtů. Jsou vyrobena z kvalitní nástrojové oceli s precizně broušenými funkčními plochami, což zaručuje dlouhodobou geometrickou přesnost, vysokou odolnost proti opotřebení a stabilitu při manipulaci. Sortiment pokrývá kompletní škálu velikostí pro různé průměry materiálu: od kompaktního modelu 100×70/90 mm (kód 4062), přes dílenské formáty 150×130/180 mm (kód 4062-1), 200×150/210 mm (kód 4062-2) a 300×180/250 mm (kód 4062-3), až po robustní průmyslové varianty 400×250/380 mm (kód 4062-4) a 500×330/530 mm (kód 4062-5) určené pro rozměrné hřídele, výkovky a příruby.
Řazení produktů
Značky
Výpis produktů
Ovládací prvky výpisu
Kategorie středicích úhelníků Kinex – K-MET řady 4062 představuje speciální dílenská a metrologická měřidla vyvinutá pro rychlé, precizní a opakovatelné vytyčování os a středů rotačních těles, válcových obrobků, kotoučů a trubek. Díky pevné prizmatické základně a středovému rameni s vodicí hranou, která exaktně půlí 90° úhel příložných ploch, umožňují tato měřidla okamžité orýsování průměru a průsečíku bez zdlouhavého nastavování či měření posuvným měřítkem.
Sortimentní přehled a technické specifikace:
- Dostupné rozměrové modely (délka ramen prizmatu / délka středicího ramene):
- Model 4062: 100×70/90 mm – kompaktní model pro jemné soustružnické dílce, čepy a kulatiny malých průměrů.
- Model 4062-1: 150×130/180 mm – univerzální dílenská velikost pro běžnou strojírenskou výrobu a údržbu.
- Model 4062-2: 200×150/210 mm – střední formát optimalizovaný pro práci s hřídeli a polotovary středních průměrů.
- Model 4062-3: 300×180/250 mm – zvětšené provedení vhodné pro nástrojárny a svařovny.
- Model 4062-4: 400×250/380 mm – robustní model pro rozměrné výkovky, odlitky a velké průměry přírub.
- Model 4062-5: 500×330/530 mm – velkoformátové průmyslové měřidlo pro těžké strojírenství a rozměrné válcové dílce.
- Konstrukční řešení a funkční vlastnosti:
- Přesná 90° prizmatická opěrka: Broušené vnitřní dosedací plochy ramen zajišťují dokonalé dvoubodové samostředicí opření o obvod válce bez rizika sklouznutí.
- Přesně ustavené středicí pravítko: Vodicí hrana ramene prochází přesně středem pravého úhlu základny, což garantuje, že každý rýsovaný paprsek směřuje přímo přes osu součásti.
- Integrovaná milimetrová stupnice: Gravírované měřicí dělení na středovém rameni umožňuje okamžitou kontrolu poloměru a rozměrů během rýsování.
- Kvalitní nástrojová ocel: Precizně opracované a broušené komponenty s vysokou tvarovou stabilitou a odolností vůči mechanickému opotřebení.
- Typické oblasti využití:
- Hledání středů a os před vrtáním, středicím navrtáváním nebo upínáním do sklíčidla soustruhu
- Rozměřování a orýsování kruhových přírub, kotoučů a potrubních svařenců
- Přesné značení drážek pro pera a radiálních otvorů na hřídelích
- Nástrojárny, svařovny, montážní pracoviště a kontrola jakosti (OTK)
Doporučení k manipulaci a údržbě
Před použitím očistěte prizmatické dosedací plochy úhelníku i válcovou plochu měřeného dílce od třísek, prachu a mastnoty. Úhelník přiložte prizmatickou částí k obvodu tak, aby se obě ramena pevně dotýkala pláště obrobku. Rýsovací jehlou vyznačte přímku podél hrany středicího ramene, následně úhelník pootočte přibližně o 60° až 90° a postup zopakujte – průsečík čar přesně určuje geometrický střed. Chraňte měřidlo před pády a nárazy na středicí rameno, aby se neporušila vzájemná geometrie. Po skončení práce měřidlo očistěte, naneste tenkou vrstvu konzervačního oleje a uložte do ochranného obalu.
