Příslušenství pro upnutí záhlubníků
Zajistěte si maximální tuhost vřetena, špičkovou souosost a bezvůlový přenos krouticího momentu díky nabídce Morse kuželů Karnasch Professional Tools na abse.sk. Tato kategorie originálních průmyslových upínacích trnů a adaptérů německé výroby představuje spolehlivé propojení mezi vřetenem stroje a vrtacím nástrojem na stacionárních sloupových, stolních i radiálních vrtačkách, soustruzích a magnetických jádrových vrtacích strojích. Nabídka zahrnuje precizně broušené Morse kužely pro vrtací sklíčidla s uchycením DIN 238 B16 ve velikostech MK2 (201515) a MK3 (201524), stejně jako průmyslové unašeče pro korunkové jádrové vrtáky s upínáním Weldon 19 mm (3/4"): standardní šroubové modely s pevnou mechanickou fixací ve velikostech MK2 (201283), MK3 (201293) a MK4 (201841), doplněné o moderní rychlovýměnné Morse kužely ve variantách MK2 (201301) a MK3 (201437) pro bleskovou výměnu nástroje bez použití klíče. Všechny adaptéry Karnasch jsou kompletně kaleny a přesně broušeny, což garantuje minimální obvodové házení, vysokou životnost a ochranu dutiny vřetena před opotřebením.
Řazení produktů
Značky
Výpis produktů
6A7B09D0-D827-4DEF-ACE5-B081EEF9F2A3
Ovládací prvky výpisu
Kategorie Morse kuželů Karnasch Professional Tools na abse.sk představuje precizní průmyslové upínací prvky navržené pro spolehlivý, tuhý a bezvůlový přenos krouticího momentu mezi vřetenem stroje a vrtacím nástrojem. Správně zvolený upínací trn eliminuje radiální házivost, chrání vnitřní dutinu vřetena před opotřebením a zajišťuje stabilní vedení nástroje i při vysokém osovém a torzním zatížení. Sortiment pokrývá potřeby stacionárních vrtacích strojů, soustruhů i magnetických jádrových vrtaček s kuželovou dutinou Morse 2, Morse 3 a Morse 4.
Sortimentní přehled, technické parametry a provedení:
- Morse kužely pro sklíčidlo (uchycení DIN 238 B16):
- Morse kužel MK2 pro sklíčidlo (kód: 201515): Určen pro stroje s vřetenem MK2 k nalisování vrtacích sklíčidel s kuželovou dutinou B16. Vybaven unášečem pro snadné vyražení vyrážecím klínem.
- Morse kužel MK3 pro sklíčidlo (kód: 201524): Robustní varianta pro stroje s dutinou MK3 umožňující tuhé spojení se sklíčidly B16 pro vrtání větších průměrů s minimální házivostí.
- Pevné upínače Morse pro Weldon 19 mm (3/4"):
- Morse kužel MK2 pro Weldon 19 mm (kód: 201283): Průmyslový adaptér s kuželem MK2 určený pro přímé upnutí korunkových jádrových vrtáků se stopkou Weldon 19 mm. Mechanická fixace dvěma bočními šrouby zamezuje prokluzu.

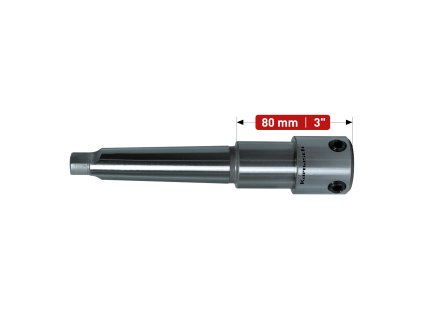

- Morse kužel MK3 pro Weldon 19 mm (kód: 201293): Nejčastěji využívaný dílenský trn pro sloupové a magnetické vrtačky s vřetenem MK3 a stopkou vrtáku Weldon 19 mm.
- Morse kužel MK4 pro Weldon 19 mm (kód: 201841): Zesílený trn s masivní stopkou MK4 pro těžké radiální vrtačky a vrtací centra.
- Rychlovýměnné průmyslové Morse kužely pro Weldon 19 mm:
- Rychlovýměnný Morse kužel MK2 pro Weldon 19 mm (kód: 201301): Vybaven odpruženým rychloupínacím pouzdrem pro okamžitou výměnu jádrového vrtáku bez použití klíče. Ideální pro sériovou výrobu a časté změny průměrů otvorů.
- Rychlovýměnný Morse kužel MK3 pro Weldon 19 mm (kód: 201437): Rychloupínací systém v provedení MK3 zajišťující maximální úsporu času při výměně nástrojů při zachování vysoké tuhosti upnutí.
- Materiálové a technologické vlastnosti:
- Vyrobeno z prémiové legované nástrojové oceli.
- Kompletně kalené tělo pro vysokou odolnost proti otlačení, deformacím a únavě materiálu.
- Jemně broušené kuželové plochy zaručující úzké tolerance a minimální obvodové házení.
- Standardizované rozměry podle mezinárodních průmyslových norem.
Praktická doporučení pro montáž a údržbu Morse trnů
Před každým vložením adaptéru do vřetena stroje důkladně očistěte a odmastěte povrch Morse kuželu i vnitřní dutinu pinoly. Jakékoliv nečistoty, kovové špony nebo zaschlé mazivo mohou vést k házení nástroje, vibracím či zadření kuželu. U šroubových upínačů Weldon dbejte na správné natočení unášecích plošek stopky vrtáku proti šroubům a jejich rovnoměrné dotažení. Mechanismus rychlovýměnných pouzder pravidelně zbavujte prachu vyfoukáním stlačeným vzduchem a konzervujte tenkou vrstvou jemného oleje. Po skončení práce adaptéry skladujte na suchém místě a chraňte je před korozí.
