Frézy nástrčné

Frézy válcové čelní / Nástrčné hrubovací a hladicí (DIN 1880 / DIN 841)

Hledáte vysoce výkonné nástrčné frézy pro hrubování a obrubování velkých ploch, rohů a těžkých odlitků? Na abse.sk nabízíme komplexní sortiment profesionálních válcových čelních fréz ZPS-FN vyráběných z prémiové rychlořezné oceli legované kobaltem (HSS-Co5, HSS-Co8) a nejmodernější práškové oceli (HSSE-PM). Jsou dostupné v nepovlakovaném provedení i s vysokoodolnými povlaky TiALN a AlTiN pro maximální řeznou rychlost a životnost.

Sortiment zahrnuje polohrubozubé a hrubovací nástroje s rovnoběžným i jemným lamačem třísek (typy NR, HR, NR-F) dle norem DIN 1880 a DIN 841 v průměrech od 30 mm do 160 mm. Díky čelnímu a obvodovému ozubení a klínkovému/příčnému unašení na frézovacím trnu zvládají tyto nástrčné frézy i extrémní řezná zatížení bez vzniku nežádoucích vibrací.

Klíčové výhody válcových čelních fréz ZPS-FN:

  • Špičkové materiály (HSS-Co5, HSS-Co8 & HSSE-PM): Prášková ocel HSSE-PM spolu s povlakem AlTiN poskytuje bezkonkurenční pevnost řezných hran a tepelnou odolnost při obrábění ocelí do 1350 N/mm² i nerezových ocelí.
  • Výkonné hrubovací profily (NR, HR, NR-F): Speciálně vybrusované drážky a lamače třísek výrazně snižují řezný odpor a dělí třísku na malé kousky pro klidný chod v plném záběru.
  • Stabilní unašení (DIN 1880 / DIN 841): Precizní lícovaný otvor pro frézovací trny garantuje pevné upnutí a vysokou obvodovou přesnost bez házení.
  • Vysoký úběr materiálu (Q): Ideální pro produktivní hrubování velkých ploch, výlisků a výkovků v sériové i zakázkové strojírenské výrobě.

Zvyšte objem odebraných třísek a vybavte své obráběcí stroje robustními nástrčnými frézami z abse.sk!

Nejprodávanější


14 124 Kč
(11 483 Kč bez DPH)

3 601 Kč
(2 928 Kč bez DPH)

30 523 Kč
(24 815 Kč bez DPH)

Řazení produktů

107 položek celkem

Cena

82 Kč1250 Kč
1821250

Značky

Materiál nástroje

Norma

Obráběný materiál

Označenie CNC fréz.

Počet řezných hran Z

Povlakování

Požadovaná operace

Průměr (mm)

Šířka frézy (mm)

Typ frézy

Upnutí

Položek k zobrazení: 107

Výpis produktů

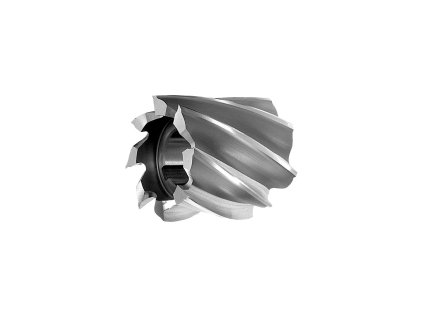

Fréza válcová čelní  30x30x13, Z6, DIN 841, HSSCo5 ,N | ZPS-FN (680275V.030030)
1 641 Kč bez DPH
2 018 Kč

ZPS-FN | No: 680275V.030030 | EAN:

4F775ECB-1483-4A0C-A255-AF070C0A7857
Fréza válcová čelní  40x20x16, Z8, DIN 841, HSSCo5 ,N | ZPS-FN (680275V.040020)
1 713 Kč bez DPH
2 107 Kč

ZPS-FN | No: 680275V.040020 | EAN:

D214F2BF-B564-462E-AEDC-753D6114C137
Fréza válcová čelní  30x30x13, Z10, DIN 841, HSSCo5 ,H | ZPS-FN (690275V.030030)
1 725 Kč bez DPH
2 122 Kč

ZPS-FN | No: 690275V.030030 | EAN:

6F971AA1-EDC6-4642-B4F7-AE94ABD85871
Fréza válcová čelní  40x32x16, Z6, DIN 1880, HSSCo5 ,N | ZPS-FN (620275.040)
1 831 Kč bez DPH
2 252 Kč

ZPS-FN | No: 620275.040 | EAN:

F330EB34-9269-4280-9101-8CC1FEDC9A59
Fréza válcová čelní  35x35x16, Z6, DIN 841, HSSCo5 ,N | ZPS-FN (680275V.035035)
1 973 Kč bez DPH
2 427 Kč

ZPS-FN | No: 680275V.035035 | EAN:

7ABB34B5-7ECB-49AB-82C6-FCC21A18F442
Fréza válcová čelní  35x35x16, Z10, DIN 841, HSSCo5 ,H | ZPS-FN (690275V.035035)
1 998 Kč bez DPH
2 458 Kč

ZPS-FN | No: 690275V.035035 | EAN:

96E26B1D-3B79-42D2-B8A7-03D47648EB03

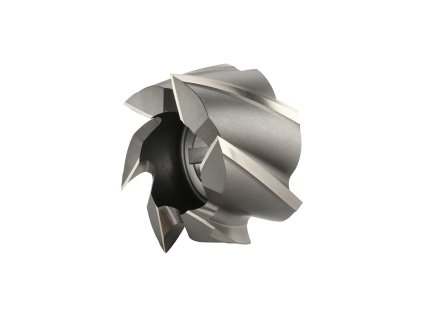

Fréza válcová čelní  40x32x16, Z4, DIN 1880, HSSCo5 ,W | ZPS-FN (610275V.040)
2 087 Kč bez DPH
2 567 Kč

ZPS-FN | No: 610275V.040 | EAN:

2623B28F-363F-409D-B0D0-106341EA8BF4
Fréza válcová čelní  Ø40x32x16, Z10, DIN 1880, HSSCo5 ,H | ZPS-FN (630275V.040)
2 087 Kč bez DPH
2 567 Kč

ZPS-FN | No: 630275V.040 | EAN:

D389BB56-83DF-4E32-AFFA-138FE0C5E09D
Fréza válcová čelní  40x32x16, Z8, DIN 1880, HSSCo8 ,N | ZPS-FN (620278V.040)
2 121 Kč bez DPH
2 609 Kč

ZPS-FN | No: 620278V.040 | EAN:

E5EF0A8B-1896-4B8C-AC8C-6D3323DA7BF6
Fréza válcová čelní  50x25x22, Z8, DIN 841, HSSCo5 ,N | ZPS-FN (680275V.050025)
2 247 Kč bez DPH
2 764 Kč

ZPS-FN | No: 680275V.050025 | EAN:

CEFBA69E-E918-4856-A0C6-9CD7BB4DAF74
Fréza válcová čelní  40x40x16, Z8, DIN 841, HSSCo5 ,N | ZPS-FN (680275V.040040)
2 326 Kč bez DPH
2 861 Kč

ZPS-FN | No: 680275V.040040 | EAN:

777054FB-F04E-4542-A572-C994202E13CE

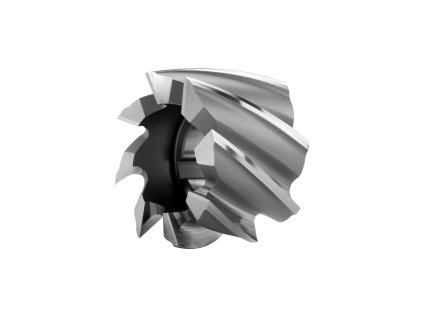

Fréza válcová čelní  50x36x22, Z8, DIN 1880, HSSCo5 ,N | ZPS-FN (620275.050)
2 331 Kč bez DPH
2 867 Kč

ZPS-FN | No: 620275.050 | EAN:

F41B48FF-6536-4FA5-A8FB-9A1E64F8AC80

Ovládací prvky výpisu

107 položek celkem

Technická specifikace válcových čelních / nástrčných fréz (DIN 1880 / DIN 841)

Nástrčné válcové čelní frézy vyrobené z výkonných rychlořezných ocelí HSS-Co5, HSS-Co8 a vysoce odolné práškové oceli HSSE-PM jsou určeny pro hrubovací a dokončovací operace velkých ploch a pravouhlých stupňů. Nástroje jsou navrženy s obvodovým i čelním ozubením pro vysokou stabilitu záběru. Upínání na frézovací trn zajišťuje lícovaný otvor s příčnou nebo klínkovou drážkou dle normy DIN 138.

1. Přehled typů, norem a materiálového provedení

Kód nástroje Typ profilu / Zuby Materiál Povlak Norma Rozsah D (mm)
624277 / 624277PV NR / NR-F (polohrubozubé) HSSE-PM AlTiN DIN 1880 40 – 100 mm
624275 NR (polohrubozubé) HSS-Co5 Bez / TiALN DIN 1880 40 – 100 mm
624278V NR (polohrubozubé) HSS-Co8 Bez / TiALN DIN 1880 40 – 160 mm
628277 / 628275 HR (polohrubozubé) HSSE-PM / HSS-Co5 AlTiN / TiALN DIN 1880 40 – 100 mm
684275V NR (polohrubozubé) HSS-Co5 Bez / TiALN DIN 841 30 – 90 mm

2. Doporučené řezné podmínky (Vc a fz) pro povlakované verze (AlTiN / TiALN)

  • Nelegovaná ocel (do 600 N/mm² / P.1): Řezná rychlost Vc = 35 – 70 m/min, posuv na zub fz = 0,096 mm (Ø 40) až 0,207 mm (Ø 100).
  • Legovaná ocel (do 1100 N/mm² / P.3, P.5): Řezná rychlost Vc = 18 – 41 m/min, posuv na zub fz = 0,080 mm (Ø 40) až 0,152 mm (Ø 100).
  • Šedá a tvárná litina (K.1, K.2): Řezná rychlost Vc = 25 – 44 m/min, posuv na zub fz = 0,080 mm (Ø 40) až 0,207 mm (Ø 100).
  • Žáruvzdorné a nerezové oceli (do 1350 N/mm² / S.1, S.2): Řezná rychlost Vc = 12 – 20 m/min, posuv na zub fz = 0,056 mm (Ø 40) až 0,146 mm (Ø 100).

Technická doporučení pro práci

  • Pro maximální produktivitu úběru při obrábění legovaných a nerezových ocelí zvolte verze z práškové oceli HSSE-PM s lamačem třísek (typy NR-F a HR).
  • Hloubka řezu Ap se doporučuje v rozmezí 0,8xD a šířka záběru Ae = 0,75xD pro dosažení ideálního poměru mezi úběrem a životností nástroje.
