Frézy kotoučové

Kotoučové frézy třístranné (HSS-Co5 & HSS-Co8 – DIN 885)

Hledáte mimořádně výkonné a pevné nástroje pro frézování hlubokých drážek, pravúhlých stupňů či prořezávání materiálu? Na abse.sk vám přinášíme ucelený sortiment profesionálních třístranných kotoučových fréz ZPS-FN z prémiové rychlořezné oceli legované kobaltem (HSS-Co5 a HSS-Co8). Tyto kotoučové frézy jsou navrženy pro vysokou rozměrovou přesnost drážky, plynulý odvod třísek a dlouhou životnost i při náročném přerušovaném řezu.

Náš sortiment pokrývá kompletní provedení dle normy DIN 885: polohrubozubé a jemnozubé nástroje (kódy 720275, 730275), úzké kotoučové frézy (kódy 726275, 736275), jemnozubé provedení s 8 % kobaltu (kód 730278) i speciální jemnozubé frézy s přímými zuby (kód 739275). Upínací otvor s klínkovou drážkou zaručuje bezpečný záběr na frézovacím trnu bez rizika protočení při zátěži.

Klíčové výhody třístranných kotoučových fréz ZPS-FN:

  • Odolné materiály HSS-Co5 & HSS-Co8: Vysoká tvrdost a tepelná stálost při obrábění legovaných ocelí, litiny i těžkoobrobitelných slitin.
  • Třístranný řezný záběr: Řezné hrany na obvodu i obou čelních stranách zaručují perfektní kolmost a čistotu bočních stěn drážky.
  • Různé hustoty zubů a geometrie: Možnost volby mezi střídavým sklonem zubů (pro klidný chod bez vibrací) a přímými zuby (pro specifické operace).
  • Široký rozsah rozměrů: Průměry od 50 mm až do 200 mm s variabilní šířkou řezu S (od 1,6 mm až po 32 mm) pro přesné přizpůsobení vaší aplikaci.

Vybavte svá frézovací centra a univerzální frézky špičkovými kotoučovými frézami z abse.sk a dosáhněte maximální produktivity drážkování!

Nejprodávanější


3 070 Kč
(2 496 Kč bez DPH)

13 712 Kč
(11 148 Kč bez DPH)

12 554 Kč
(10 207 Kč bez DPH)

Řazení produktů

196 položek celkem

Cena

64 Kč1005 Kč
1641005

Značky

Materiál nástroje

Norma

Obráběný materiál

Označenie CNC fréz.

Počet řezných hran Z

Požadovaná operace

Průměr (mm)

Šířka frézy (mm)

Typ frézy

Upnutí

Položek k zobrazení: 196

Výpis produktů

Fréza kotoučová, polohrubozubá, univerzální 50x3x16, Z12, DIN 885A, HSSCo5, N | ZPS-FN (720275.05003)
1 276 Kč bez DPH
1 570 Kč

ZPS-FN | No: 720275.05003 | EAN:

3FDA5120-CBA3-43BB-809E-CBDA87AF7293
Fréza kotoučová, polohrubozubá, univerzální 50x4x16, Z12, DIN 885A, HSSCo5, N | ZPS-FN (720275.05004)
1 276 Kč bez DPH
1 570 Kč

ZPS-FN | No: 720275.05004 | EAN:

10DBF724-9792-47BA-96CD-3426DFD2C513
Fréza kotoučová, polohrubozubá, univerzální 50x5x16, Z12, DIN 885A, HSSCo5, N | ZPS-FN (720275.05005)
1 295 Kč bez DPH
1 593 Kč

ZPS-FN | No: 720275.05005 | EAN:

C36EE803-926F-44BF-A134-B89F5A8BC680

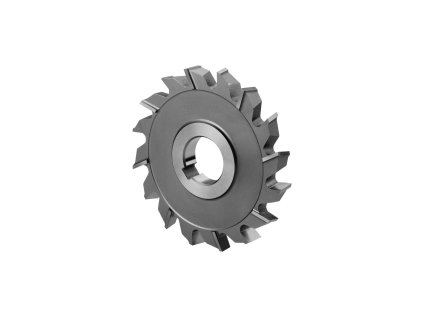

Fréza kotoučová, polohrubozubá, univerzální 50x6x16, Z12, DIN 885A, HSSCo5, N | ZPS-FN (720275.05006)
1 316 Kč bez DPH
1 619 Kč

ZPS-FN | No: 720275.05006 | EAN:

6D2315CB-0262-4540-9B36-A98C5E903E09
Fréza kotoučová, polohrubozubá, univerzální 63x4x22, Z12, DIN 885A, HSSCo5, N | ZPS-FN (720275.06304)
1 388 Kč bez DPH
1 707 Kč

ZPS-FN | No: 720275.06304 | EAN:

64BE1E74-2812-460C-8A24-2217CE412AF8

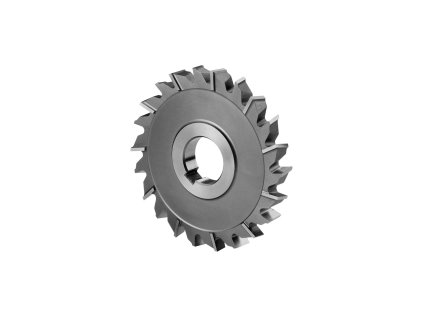

Fréza kotoučová Ø50x4x16, Z16, DIN 885A, HSSCo5 ,H | ZPS-FN (730275.05004)
1 460 Kč bez DPH
1 796 Kč

ZPS-FN | No: 730275.05004 | EAN:

78FD75ED-6257-4618-B1A0-F9A62CBC43F7
Fréza kotoučová, polohrubozubá, univerzální 50x8x16, Z12, DIN 885A, HSSCo5, N | ZPS-FN (720275.05008)
1 465 Kč bez DPH
1 802 Kč

ZPS-FN | No: 720275.05008 | EAN:

0F6D457D-5B89-46FD-A30B-9391CC168D9B
Fréza kotoučová Ø50x5x16, Z16, DIN 885A, HSSCo5 ,H | ZPS-FN (730275.05005)
1 472 Kč bez DPH
1 810 Kč

ZPS-FN | No: 730275.05005 | EAN:

E87BB036-FD06-403D-95FA-F95E40DC5D27
Fréza kotoučová, polohrubozubá, univerzální 63x5x22, Z12, DIN 885A, HSSCo5, N | ZPS-FN (720275.06305)
1 477 Kč bez DPH
1 817 Kč

ZPS-FN | No: 720275.06305 | EAN:

DBE49453-8D24-40FE-B579-604C99E9EE59
Fréza kotoučová, polohrubozubá, univerzální 63x6x22, Z12, DIN 885A, HSSCo5, N | ZPS-FN (720275.06306)
1 534 Kč bez DPH
1 887 Kč

ZPS-FN | No: 720275.06306 | EAN:

33500BF1-0881-4CF4-ABDF-C914A49629A3
Fréza kotoučová Ø50x6x16, Z16, DIN 885A, HSSCo5 ,H | ZPS-FN (730275.05006)
1 549 Kč bez DPH
1 905 Kč

ZPS-FN | No: 730275.05006 | EAN:

357D297C-9FAD-4FE5-94D6-531B58EE0671
Fréza kotoučová, polohrubozubá, univerzální 63x3x22, Z12, DIN 885A, HSSCo5, N | ZPS-FN (720275.06303)
1 567 Kč bez DPH
1 928 Kč

ZPS-FN | No: 720275.06303 | EAN:

14F13420-E065-4944-8DA7-4B9DB35702E4

Ovládací prvky výpisu

196 položek celkem

Technická specifikace třístranných kotoučových fréz dle DIN 885

Třístranné kotoučové frézy z rychlořezné oceli legované kobaltem (HSS-Co5 / HSS-Co8) jsou určeny pro frézování hlubokých i mělkých drážek, pravúhlých stupňů a prořezávání materiálů. Jsou vybaveny řeznými hranami na obvodu i na obou čelních stranách, což zajišťuje vysokou přesnost šířky drážky a kolmost jejích stěn. Upínání se provádí na frézovací trn přes středový otvor s unašecí drážkou pro klín (DIN 138).

1. Přehled provedení, norem a geometrie

Katalogové číslo Hustota zubů / Typ Materiál Norma Průměr D (js16) Šířka S (k11)
720275 Polohrubozubé (střídavý sklon) HSS-Co5 DIN 885A 50 – 200 mm 3 – 32 mm
730275 Jemnozubé (střídavý sklon) HSS-Co5 DIN 885A 50 – 200 mm 3 – 32 mm
726275 Úzké polohrubozubé HSS-Co5 DIN 885A 63 – 160 mm 1,6 – 12 mm
736275 Úzké jemnozubé HSS-Co5 DIN 885A 50 – 200 mm 1,6 – 14 mm
730278 Jemnozubé (střídavý sklon) HSS-Co8 DIN 885A 50 – 125 mm 4 – 25 mm
739275 Jemnozubé s přímými zuby HSS-Co5 DIN 885B 50 – 200 mm 4 – 20 mm

2. Doporučené řezné podmínky (Vc a fz)

  • Nelegovaná ocel (do 600 N/mm²): Řezná rychlost Vc = 37,5 m/min, posuv na zub fz = 0,050 mm (Ø 50) až 0,095 mm (Ø 200).
  • Legovaná ocel (do 1100 N/mm²): Řezná rychlost Vc = 18 – 25 m/min, posuv na zub fz = 0,050 mm (Ø 50) až 0,095 mm (Ø 200).
  • Hliník a neželezné kovy: Řezná rychlost Vc = 60 – 260 m/min, posuv na zub fz = 0,035 mm (Ø 50) až 0,067 mm (Ø 200).
  • Nerez / Těžce obrobitelné oceli (do 1250 N/mm²): Řezná rychlost Vc = 12 m/min, posuv na zub fz = 0,035 mm (Ø 50) až 0,063 mm (Ø 200).

Technická doporučení pro práci

  • Hloubku řezu Ap se doporučuje navrhovat v rozmezí 0,1xD až 0,15xD v závislosti na tuhosti soustavy stroje a držáku.
  • Pro omezení vzniku vibrací a lepší dělení třísky při frézování celou šířkou S volte přednostně modely se střídavým sklonem zubů (kódy 720275, 730275, 730278).
