Maticové závitníky

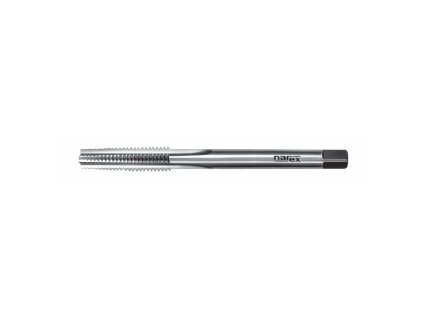

Profesionální maticové závitníky NAREX Ždánice (DIN 357 / DIN 103)
Hledáte efektivní řešení pro vyřezávání dlouhých závitů nebo výrobu matic přímo na speciálních maticových automatech a konvenčních vrtačkách? Na abse.sk vám nabízíme prémiové maticové závitníky NAREX Ždánice vyrobené z vysoce kvalitní rychlořezné oceli HSS a HSSE. Tyto závitníky jsou charakteristické svou prodlouženou stopkou a dlouhým kuželovým náběhem, což zaručuje plynulý řez a dlouhou životnost nástroje.
Náš sortiment zahrnuje standardní maticové závitníky pro metrické závity podle DIN 357 (řada 5000) i speciální maticové závitníky pro metrický trapézový závit Tr podle DIN 103 (řada 5706). Jsou navrženy pro obrábění široké škály materiálů od konstrukčních a nelegovaných ocelí až po hliníkové slitiny a mosaz.
Hlavní výhody maticových závitníků NAREX Ždánice:
- Prodloužená stopka pro vysokou produktivitu: Díky dlouhé průchozí stopce lze na závitníku shromáždit několik vyřezaných matic před jejich sesunutím, což výrazně zrychluje sériovou výrobu.
- Dlouhý řezací kužel: Dlouhý náběh rozkládá řeznou sílu na více řezných hran, čímž šetří nástroj, snižuje krouticí moment a vytváří mimořádně čistý profil závitu.
- Ideální pro průchozí otvory: Konstrukce je přizpůsobena pro plynulý průchod a odvod třísek při vyřezávání v hlubokých a průchozích otvorech.
- Řešení pro trapézové závity (Tr): Řada 5706 umožňuje přesné vyřezávání nosných trapézových závitů podle DIN 103 pro pohybové šrouby a matice.
Zajistěte pro svou výrobu špičkovou kvalitu a spolehlivost! Vyberte si maticové závitníky NAREX Ždánice na abse.sk!
Řazení produktů
Značky
Materiál nástroje
Obráběný materiál
Označení produktů
Povlakovanie
Typ díry
Velikost závitu
Výpis produktů
CC984B33-FD60-4B05-BEEE-34F9DC19B75A
1D20C0D1-8BD2-4E8C-88D6-AF70FAD031C6
007A0E7C-D23B-4AE4-AD1E-78973E369CAD
78752CE3-B56B-4176-A569-14CC1204BADB
739C433A-9AB4-425A-8061-B96860B62286
8AA8C93B-C658-44FD-B8C1-A2C3E86448EC
66FAE33E-9F65-4386-A7B2-FFEAD06F7A29
B39805E4-B0ED-4C6D-8956-EA89BC0D56D4
3E75A0B1-4EDB-4CAD-8293-DED0E421D313
72276CA6-DDD1-4170-9B75-990B117F00E8
25918209-5F33-451F-AA24-549109A27D86
3D3BE9EC-A8B8-4BCC-9D1F-F06A0B45B28B
Ovládací prvky výpisu
Technická specifikace a přehled maticových závitníků NAREX Ždánice
Maticové závitníky se vyznačují extra dlouhou stopkou a prodlouženým kuželovým náběhem. Jsou určeny výhradně pro obrábění průchozích otvorů, kde dlouhá stopka splňuje funkci zásobníku pro vyřezané matice nebo umožňuje průchod skrz hluboké dílce.
1. Srovnání produktových řad 5000 a 5706
| Řada / Kat. č. | Norma / Typ závitu | Materiál | Délka náběhu | Rozsah rozměrů | Hlavní použití |
|---|---|---|---|---|---|
| 5000 | DIN 357 (Metrický M) | HSS / HSSE | 2/3 délky závitu (~12–15 chodů) | M3 – M36 (až M68) | Sériová výroba matic, závity v průchozích otvorech |
| 5706 | DIN 103 (Trapézový Tr) | HSS / HSSE | Speciální dlouhý stupňovitý náběh | Tr 10×2 – Tr 36×6 | Vyřezávání nosných trapézových matic a pohybových šroubů |
2. Technické parametry a rozměrový přehled (Řada 5000 - DIN 357)
| Závit (M) | Stoupání (P) | Celková délka l₁ (mm) | Délka závitu l₂ (mm) | Ø Stopky d₂ (mm) / Čtyřhran (a) |
|---|---|---|---|---|
| M 4 | 0,70 mm | 90 mm | 14 mm | 2,8 mm / 2,1 mm |
| M 6 | 1,00 mm | 110 mm | 18 mm | 4,5 mm / 3,4 mm |
| M 8 | 1,25 mm | 140 mm | 22 mm | 6,0 mm / 4,9 mm |
| M 10 | 1,50 mm | 160 mm | 24 mm | 7,0 mm / 5,5 mm |
| M 12 | 1,75 mm | 180 mm | 28 mm | 9,0 mm / 7,0 mm |
| M 16 | 2,00 mm | 200 mm | 32 mm | 12,0 mm / 9,0 mm |
| M 20 | 2,50 mm | 220 mm | 40 mm | 14,0 mm / 11,0 mm |
Konstrukční specifikace a doporučení pro obrábění
- Charakteristika řezných sil: Dlouhý zkosený kužel snižuje tloušťku odebírané třísky na jednotlivých zubech. Výrazně snižuje krouticí moment, díky čemuž je nástroj méně náchylný ke zlomení.
- Použití pro průchozí otvory: Maticové závitníky se nesmí používat pro slepé otvory. Dlouhý náběh vyžaduje dostatečný prostor za otvorem k dokončení celého profilu závitu.
- Trapézové závitníky (Tr - Řada 5706): U trapézových závitů vzniká velký objem třísek. Doporučuje se používat intenzivní mazání řezným olejem nebo vysokotlakou emulzí pro hladký odvod třísek.
