Úhelníky přírubové
Zajistěte si nekompromisní přesnost, snadné obejití lemů a precizní pravoúhlé ustavení potrubních dílců s ucelenou nabídkou profesionálních přírubových úhelníků Kinex – K-MET řady 4063. Tato speciální dílenská a montážní měřidla představují klíčový nástroj pro potrubáře, svářeče, kotláře, montážní čety i pracovníky technické kontroly jakosti (OTK) v energetice, plynárenství a chemickém průmyslu. Jejich charakteristická zalomená konstrukce se specifickým vybráním umožňuje pohodlné obkročení lemu či krku příruby a přesné přiložení k tělu potrubí a čelní ploše příruby současně. Jsou vyrobena z kvalitní pozinkované nebo chromované konstrukční oceli s precizně opracovanými hranami, což zaručuje vysokou mechanickou tuhost, dlouhou životnost a ochranu před korozí v náročných dílenských i montážních podmínkách. Sortiment pokrývá ucelenou řadu velikostí od kompaktního formátu 300×300 mm s vybráním 65×105 mm (kód 4063-10), přes 400×400 mm (kód 4063-11), 500×500 mm (kód 4063-12) a 600×600 mm (kód 4063-13), až po mohutné provedení 800×800 mm s vybráním 95×135 mm (kód 4063-14) pro rozměrné průmyslové potrubní rozvody a armatury.
Řazení produktů
Značky
Ramena (mm)
Třída přesnosti
Výpis produktů
Ovládací prvky výpisu
Kategorie přírubových úhelníků Kinex – K-MET řady 4063 představuje speciální montážní a kontrolní měřidla určená pro přesné pravoúhlé ustavení, kontrolu kolmosti a lícování přírub vůči ose potrubí před svařováním i po něm. Díky zalomenému tvaru s přesným vybráním na jednom rameni umožňují tato měřidla bezproblémové obkročení přivařovacího krku příruby a spolehlivé dosednutí na čelní těsnicí plochu i vnější plášť trubky.
Sortimentní přehled a technické specifikace:
- Dostupné rozměrové modely (délka ramen / rozměry vybrání):
- Model 4063-10: 300×300 mm (vybrání 65×105 mm) – kompaktní provedení pro běžné rozvody menších a středních průměrů.
- Model 4063-11: 400×400 mm (vybrání 65×115 mm) – univerzální velikost pro standardní průmyslové potrubářské aplikace.

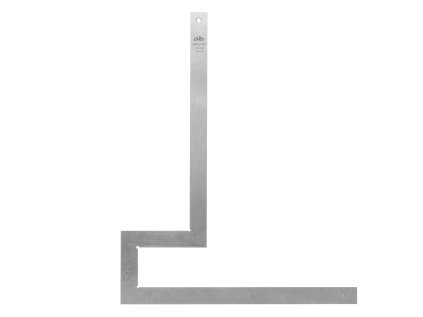

- Model 4063-12: 500×500 mm (vybrání 70×125 mm) – střední formát určený pro svařovny a montáže rozměrnějších potrubních uzlů.
- Model 4063-13: 600×600 mm (vybrání 70×125 mm) – robustní měřidlo pro kontrolu přírubových spojů větších průměrů.
- Model 4063-14: 800×800 mm (vybrání 95×135 mm) – velkoformátový model s hlubokým vybráním pro těžké průmyslové armatury a potrubí.
- Konstrukční řešení a funkční vlastnosti:
- Speciálně profilované vybrání: Obchází límec příruby a zajišťuje přímý oboustranný kontakt s čelem příruby a pláštěm trubky.
- Houževnatá ocel s povrchovou úpravou: Vysoká pevnost v ohybu, odolnost vůči mechanickému namáhání a protikorozní ochrana (galvanické zinkování / chromování).
- Precizně opracované dosedací hrany: Zajišťují vysokou úhlovou přesnost 90° při montáži i výstupní kontrole.
- Závěsný otvor: Praktický otvor na konci ramene umožňuje pohodlné zavěšení měřidla na pracovišti nebo v montážním voze.
- Typické oblasti využití:
- Ustavení a bodování přivařovacích přírub k trubkám před finálním svařováním
- Kontrola kolmosti čela přírub po svaření s cílem eliminovat úhlové deformace způsobené tepelným pnutím
- Montáž tlakových nádob, výměníků tepla a kotlů v chemickém i energetickém průmyslu
- Instalace čerpacích stanic, rozvodů plynu a průmyslových parovodů
Doporučení k manipulaci a údržbě
