COMBIDISC - rychloupínací nosiče a příslušenství s uchycením
Držáky brusných výseků PFERD COMBIDISC® (Provedení SBH / SBHR) a adaptéry
Originální unašeče PFERD COMBIDISC® v provedení SBH (systém CD) a SBHR (systém CDR) slouží jako přesný a bezpečný nosič pro všechny typy brusných výseků a kotoučů z netkané textilie COMBIDISC®. Zajišťují vysoký komfort při práci s nízkou úrovní vibrací, bleskovou beznástrojovou výměnu nástroje a stabilní chod bez prokluzování či samovolného uvolňování.
Hlavní výhody a vlastnosti
- Vysoká hospodárnost: Blesková výměna výseků zkracuje prostoje při práci.
- Stabilita bez vibrací: Přesné uložení zamezuje kmitání a zvyšuje kvalitu broušeného povrchu.
- Stupně tvrdosti unašečů:

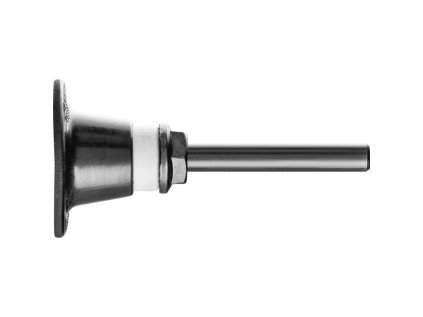

- W (měkká / weich): Pro optimální přizpůsobení konturám a jemný výbrus.

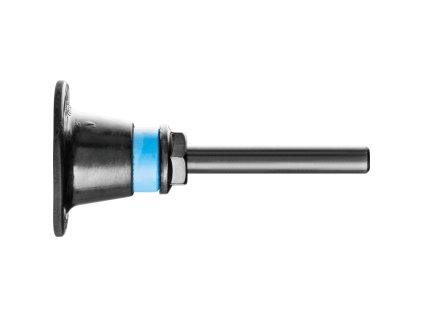

- M (střední / mittel): Univerzální tvrdost pro rovinné i konturové broušení.
- H (tvrdá / hart): Vysoká rozměrová stálost pro agresivní úběr a broušení hran.
- Univerzální upínání: Stopka 6 × 40 mm, kterou lze nahradit speciálními adaptéry na závit M14, 1/4-20 UNC nebo M5.
Technické parametry
- Systémy upínání: SBH (systém CD s vnitřním závitem), SBHR (systém CDR s bajonetovým závitem)
- Průměry talířů: Ø 20 mm, Ø 25 mm, Ø 38 mm, Ø 50 mm a Ø 75 mm
- Upínací stopka: 6 mm (délka 40 mm)
- Dostupné adaptéry:
- AF 14-1/4 CD: Pro úhlové brusky se vřetenem M14
- SPV20 CD 1/4-20 UNC: Pro pohony se závitem 1/4-20 UNC (např. PW 3/120 DH)
- AF M5 CD 1/4-20 UNC: Pro akumulátorové úhlové brusky s vnitřním závitem M5
Řazení produktů
Značky
Průměr (mm)
Výpis produktů
8EE5F30B-7244-4E56-A039-45AB6B1F5A72
E3B5ACC3-0C35-4BEC-BE86-3D6FEB12C58B
9E104E9A-30ED-4079-80B5-1CC8EE8D1865
FF3A3F06-6F65-4C3C-9479-E7D3CD66023B

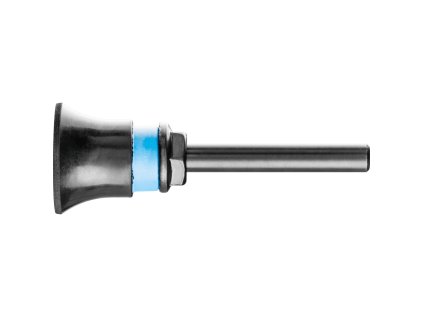

Držáky brusných výseků PFERD COMBIDISC® (SBH / SBHR) – Přesné upnutí a maximální flexibilita
Originální držáky a unašeče PFERD COMBIDISC® (typy SBH a SBHR) tvoří základní nosný prvek pro všechny brusné papíry, keramické výseky, malé fíbrové kotouče a netkané textilie systému COMBIDISC®. Jsou zkonstruovány pro bezpečný přenos točivého momentu, plynulý chod bez kmitání a bleskovou beznástrojovou výměnu brusných nástrojů.
Kritéria výběru tvrdosti unašeče

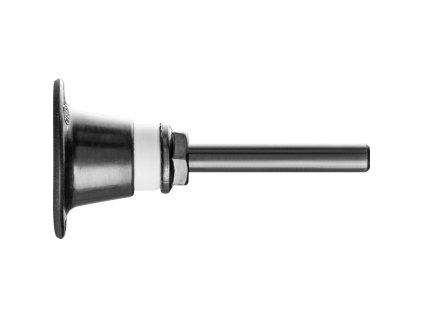

- Měkké provedení – W (weich): Elastický talíř určený pro jemné broušení a dokonalé kopírování oblých tvarů, kontur a dutin bez rizika zaříznutí hrany.
- Střední provedení – M (mittel): Univerzální volba pro většinu standardních brusných operací, sjednocování a rovinné broušení.
- Tvrdé provedení – H (hart): Pevný a rozměrově stálý talíř pro agresivní úběr materiálu, vysoký přítlak a zabrušování svarů a hran.
Upínací systémy a kompatibilita

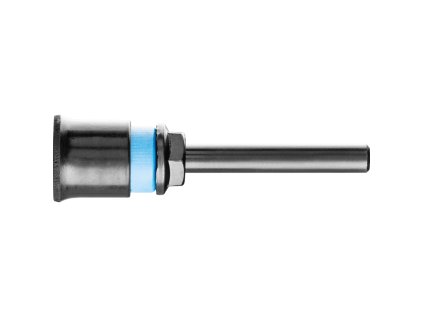

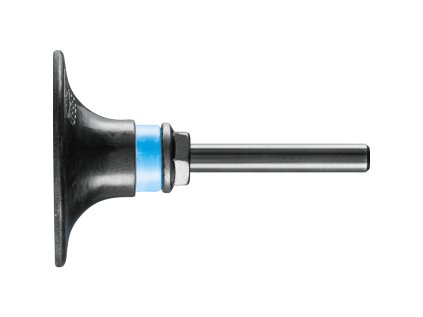

- Systém CD (SBH): Závitové uchycení kompatibilní se všemi výseky se středem CD.

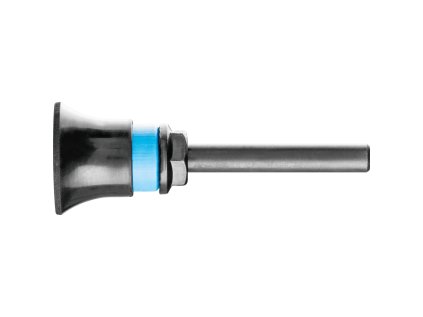

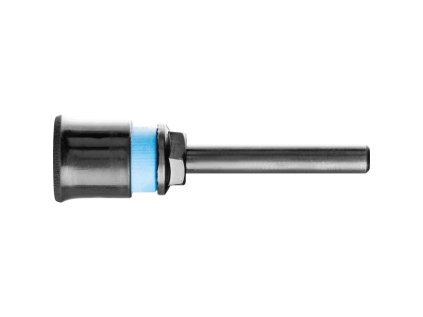

- Systém CDR (SBHR): Bajonetový uzávěr kompatibilní se všemi výseky se závitovým trnem CDR.

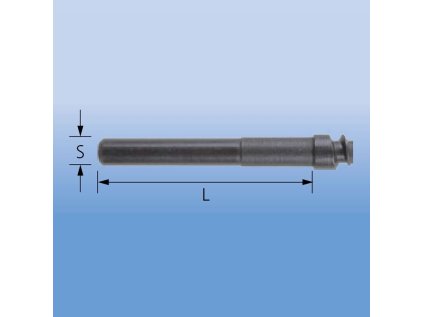

- Standardní upnutí: Stopka o průměru 6 mm a délce 40 mm pro použití v přímých bruskách a ohebných hřídelích.
Doplňkové závitové adaptéry
- AF 14-1/4 CD: Redukce pro přímou montáž unašeče na vřeteno klasické úhlové brusky se závitem M14.
- SPV20 CD 1/4-20 UNC: Závitový adaptér pro speciální pneumatické a elektrické pohony (např. PFERD PW 3/120 DH).
- AF M5 CD 1/4-20 UNC: Adaptér navržený pro kompaktní akumulátorové úhlové brusky Ø 75 mm se závitem vřetena M5.
Maximální povolené otáčky (Max. RPM)
- Ø 20 mm: 47 500 ot./min
- Ø 25 mm: 38 000 ot./min
- Ø 38 mm: 25 000 ot./min
- Ø 50 mm: 19 000 ot./min
- Ø 75 mm: 12 500 ot./min
