Měrky a šablony

Kategorie měrek a šablon Kinex – K-MET představuje ucelený soubor etalonů délky, nastavovacích kalibrů a specializovaných tvarových měřidel navržených v souladu s příslušnými normami DIN a ISO. Od referenčních koncových měrek pro kalibrační laboratoře až po lístkové a profilové šablony pro přímou kontrolu u stroje – tato skupina produktů poskytuje materiálovou stálost, přesnost a vysokou odolnost proti opotřebení v každodenní strojírenské praxi.

Sortimentní přehled a technické specifikace:

• Dostupné skupiny měrek a šablon:
  • Základní ocelové koncové měrky: Kalibrační etalony vyrobené z legované, kalené a stabilizované oceli s lapovanými funkčními plochami umožňujícími bezchybné seskládání (přitření) do požadovaného rozměru.
  • Základní Johansonovy keramické koncové měrky: Špičkové etalony z technické keramiky (oxid zirkoničitý) s mimořádnou odolností proti opotřebení, nulovou náchylností ke korozi a odolností vůči ulpívání magnetických kovových mikročástic.
  • Válečkové měrky ocelové: Přesně broušené kalibrační válečky dodávané v ucelených sadách pro přímou kontrolu vnitřních průměrů otvorů, ovality a roztečí os děr.

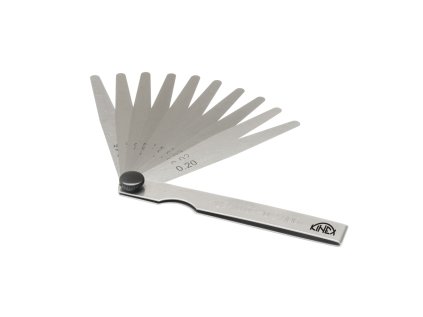

  • Ventilové lístkové měrky: Pružné ocelové pásky různých tlouštěk v praktickém skládacím pouzdře pro přesné měření úzkých spár, montážních vůlí a tolerancí ve strojích a motorech.
  • Rádiusové měrky: Soupravy konkávních a konvexních šablon z nerezové oceli pro okamžité optické ověření vnějších i vnitřních zaoblení.
  • Závitové měrky a šablony: Hřebínkové šablony s přesně vyříznutým profilem pro spolehlivou identifikaci stoupání metrických (60°) i Whitworthových (55°) závitů.
  • Měrky a šablony na svary: Víceúčelové kontrolní přístroje pro měření geometrie svarů, výšky převýšení housenky, úhlu zkosení hran a velikosti koutového svaru.
  • Měrky na výšku dezénu pneumatik: Mechanické a digitální hloubkoměry pro rychlé ověření hloubky drážek v servisní a motoristické praxi.
• Materiálové provedení a odolnost:
  • Zušlechtěná nástrojová ocel a keramika: Vynikající strukturální stabilita a minimalizovaný koeficient teplotní roztažnosti pro dlouhodobou přesnost.
  • Vysoká tvrdost funkčních ploch: Odolnost proti mechanickému opotřebení, vzniku rýh a poškrábání při častém kontaktu s obrobky.
  • Zřetelné laserové značení: Permanentní a dobře čitelné označení nominálních hodnot na jednotlivých plátcích, válečcích a šablonách.
• Metrologické vlastnosti a přesnost:
  • Přesné dodržení stupňů přesnosti podle DIN EN ISO 3650 u základních koncových měrek
  • Vysoká adhezní schopnost broušených a lapovaných ploch pro bezpečné přitírání etalonů
  • Rychlé srovnávací vyhodnocení metodou světelné štěrbiny u rádiusových a závitových šablon
• Typické oblasti využití:
  • Nastavování, justování a kalibrace mikrometrických a nóniových měřidel
  • Kontrola tolerancí při CNC obrábění, broušení a nástrojařské výrobě
  • Montážní a servisní pracoviště při vymezování vůlí ventilů a ložisek
  • Vstupní kontrola polotovarů a technická inspekce jakosti (OTK) ve svařovnách a lisovnách

Doporučení k aplikaci

Před použitím koncových měrek a šablon odstraňte ochranný konzervační film čistým bavlněným hadříkem navlhčeným v technickém benzínu. Při práci s etalony délky zabraňte přímému dotyku holýma rukama a používejte ochranné rukavice nebo pinzetu, aby se minimalizoval vliv tělesné teploty na rozměrovou stálost. Po skončení měření ocelové komponenty opět ošetřete jemnou vrstvou antikorozního oleje a uložte do originálního pouzdra.
