Měrky a šablony na svary

Kategorie měrek a šablon na svary Kinex – K-MET řady 1120 představuje ucelený systém kontrolních a inspekčních měřidel navržených pro vizuální kontrolu (VT) svařovaných konstrukcí v souladu s normami EN ISO 5817, DIN a PN 25 3921. Díky zhotovení z kalené a nerezové oceli, laserem gravírovaným stupnicím a ergonomickým tvarům umožňují tyto přístroje rychlé a jednoznačné stanovení geometrických parametrů tupých i koutových svarů přímo ve výrobě i na montážích.

Sortimentní přehled a technické specifikace:

• Dostupné konstrukční typy a provedení:

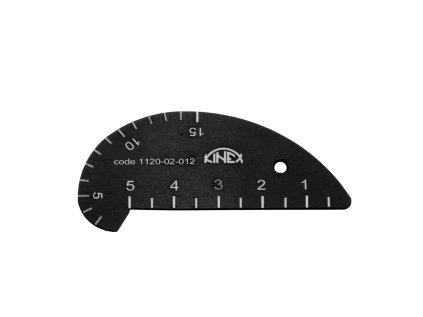

  • Segmentová měrka na koutové svary 1–5 mm (kód 1120-02-012): Odolná lístková šablona ve tvaru půlkruhového segmentu pro okamžitou kontrolu nominálních rozměrů malých koutových svarů od 1 do 5 mm.
  • Víceúhlová nerezová analogová měrka 0–20 mm (kód 1120-07-020): Posuvná měrka s rozlišením 0,1 mm pro současné měření výšky svaru a úhlů úkosu přípravy svarových ploch 60°, 70°, 80° a 90°.
  • Digitální víceúhlová měrka na koutové svary 0–20 mm (kód 1120-05-011): Špičkové elektronické měřidlo s rozlišením 0,01 mm, LCD displejem, funkcí ZERO a rozsahem úhlů 60°, 70°, 80°, 90° pro laboratorní přesnost v dílně.
  • Univerzální měrka svarů CAMBRIDGE (kód 1120-02-013): Světově uznávaný víceúčelový kontrolní přístroj Cam-Type pro měření výšky převýšení, hloubky zápalů, velikosti koutového svaru a úhlu úkosu do 60°.
  • Sektorová měrka svarů se 3 stupnicemi (kód 1120-02-015): Vějířová šablona se třemi soustřednými nóniovými stupnicemi pro rychlou inspekci tloušťky a profilu svarové housenky.
  • Sektorová měrka se zápornou stupnicí (kód 1120-02-016): Speciálně upravená třístupnicová měrka umožňující měření pod nulovou úroveň základního materiálu pro přesné vyhodnocení hloubky kořenových zápalů a propadnutí.
  • Háková měrka na svary (kód 1120-02-014): Posuvné měřidlo s hákovým jezdcem pro snadné odměřování výšek svarů a nerovností hran při svařování plechů a trubek.
  • Šablona na svary NEX podle PN 25 3921 (kód 1120-02-010): Tradiční posuvná a úhlová šablona pro kontrolu koutových svarů s integrovanými referenčními úhly 50°, 60°, 115° a 120°.
• Materiálové provedení a zpracování:
  • Kvalitní nerezová ocel (INOX): Vynikající mechanická odolnost, tvarová stálost a plná odolnost proti korozi při styku s chladicími kapalinami a venkovní vlhkostí.
  • Otěruvzdorné gravírované dělení: Laserem vypálené nebo chemicky leptané dílky stupnic s vysokým kontrastem, které zůstávají zřetelné i při dlouhodobém znečištění od kouře a prachu.
  • Jemné posuvné vedení: Precizně zbroušené dosedací plochy jezdců a aretační šrouby zajišťující hladký chod bez vůle a spolehlivé zafixování naměřené polohy.
• Měřené parametry svarových spojů:
  • Výška převýšení tupého svaru (tloušťka housenky)
  • Rozměr koutového svaru (efektivní tloušťka svaru a-kóta i délka ramene z-kóta)
  • Úhel zkosení hran (úhel úkosu) před svařováním
  • Hloubka podřezání (zápalů) a propadnutí kořene svaru
  • Přesazení (nesouosost) svařovaných plechů a trubek
• Typické oblasti využití:
  • Vizuální inspekce svarů (nedestruktivní testování metodou VT) podle EN ISO 5817
  • Výroba tlakových nádob, mostů, ocelových hal a potrubních tras
  • Vstupní příprava a mezioperační kontrola svařenců ve strojírenské výrobě
  • Svářečské školy, certifikační a zkušební střediska svařování

Doporučení k aplikaci

Před kontrolou svaru očistěte povrch svarové housenky a přilehlého základního materiálu od strusky, rozstřiku a okují ocelovým kartáčkem. Přiložte referenční základnu měrky pevně k povrchu základního materiálu, spusťte měřicí jezdec nebo trn na vrchol housenky a zafixujte jej aretačním šroubem. Odečtěte hodnotu z nónia nebo digitálního displeje. Při zjišťování hloubky zápalů zvolte model se zápornou stupnicí nebo hrotový trn měrky Cambridge a ujistěte se, že hrot dosedl na samé dno vrubu kolmo k povrchu materiálu.
