Sady strojních závitníků a vrtáků
Kompletní soupravy závitořezných nástrojů NAREX Ždánice

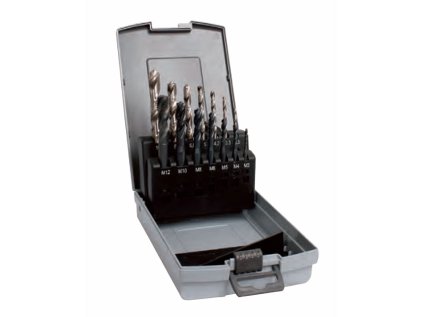

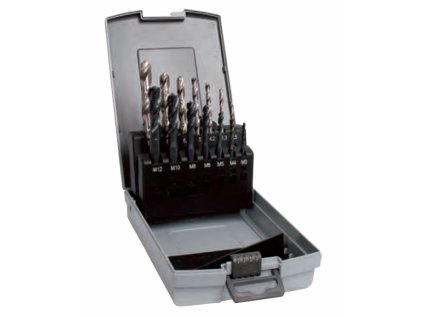

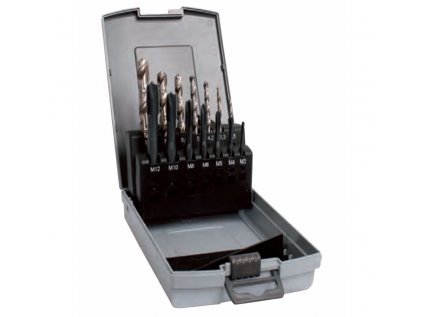

Mějte vše potřebné pro přesné vyřezávání závitů přehledně po ruce na jednom místě. Na abse.sk vám nabízíme profesionální soupravy závitořezných nástrojů NAREX Ždánice dodávané v odolných a přehledných kazetách. Každá souprava obsahuje přesně spárované strojní nebo ruční závitníky (M3 až M12) a k nim rozměrově odpovídající spirálové vrtáky podle DIN 338 pro předvrtání otvorů pro závity.
Soupravy jsou sestaveny pro různé typy aplikací – od univerzálního použití přes zpracování nerezových ocelí (VA / INOX) až po specifické geometrie pro slepé a průchozí otvory. Díky prvotřídním řezným materiálům (HSSE / HSSE-V3) a špičkovým PVD povlakům (TiN, HardLube) získáte profesionální výbavu pro vaši dílnu i průmyslovou výrobu.
Hlavní výhody souprav závitořezných nástrojů NAREX Ždánice:
- Vše v jednom balení: Již žádné hledání správného vrtáku k danému závitníku. Souprava obsahuje komplet nástrojů pro závity M3, M4, M5, M6, M8, M10 a M12 spolu s přesnými vrtáky (Ø 2,5 až 10,2 mm).
- Řešení pro průchozí otvory (Varianty B): Soupravy se závitníky s přímou drážkou a lamačem (např. 9940 C-UNI-B, 9900 C-N-B, 9930 C-VA-B) zaručují plynulý odvod třísky ve směru řezu pro průchozí otvory.
- Řešení pro slepé otvory (Varianty RSP): Soupravy se šroubovitou drážkou 40° (např. 9950 C-UNI-RSP, 9920 C-VA-RSP, 9910 C-N-RSP) spolehlivě vytahují třísku nahoru ze slepých otvorů.
- Odolné kazety a vysoká životnost: Nástroje jsou bezpečně uloženy v kompaktní plastové nebo kovové kazetě, která je chrání před poškozením a usnadňuje organizaci na pracovišti.
Vybavte svou dílnu profesionální sadou NAREX Ždánice z abse.sk a pracujte bez zbytečných prostojů!
Nejprodávanější
Řazení produktů
Značky
Materiál nástroje
Obráběný materiál
Označení produktů
Povlakovanie
Typ díry
Výpis produktů
EBA79622-3AB1-4B80-8121-2B7E5B14EF1A
682FC4BD-AEAE-4FD0-A988-D3B0E6B473A7
3266FF4C-364B-4238-AA37-B7EF72A81DA1
DCD1B79B-3FC8-4BDB-B258-104A0683A8B6
Ovládací prvky výpisu
Technická specifikace a přehled souprav závitořezných nástrojů NAREX Ždánice
Soupravy závitořezných nástrojů představují ucelený systém pro zhotovování metrických závitů od M3 do M12. Jsou dodávány v odolné kazetě, která chrání nástroje a zajišťuje rychlý přehled. Každá souprava obsahuje 7 ks strojních (nebo ručních) závitníků a 7 ks přesně odpovídajících spirálových vrtáků DIN 338 pro předvrtání otvorů.
1. Přehled a srovnání souprav v nabídce
| Kat. číslo soupravy | Typ závitníků v kazetě | Geometrie drážky | Typ otvoru | Povrch / Povlak | Vhodné pro materiály |
|---|---|---|---|---|---|
| 9900 C-N-B | Řada 1540 / 3540 (HSSE) | Přímá + lamač (B) | Průchozí otvory | Oxidované (OX) | Konstrukční a nelegované oceli |
| 9910 C-N-RSP | Řada 2090 / 4090 (HSSE) | Šroubovitá 40° (RSP) | Slepé otvory | Oxidované (OX) | Konstrukční a nelegované oceli |
| 9920 C-VA-RSP | Řada 2290 / 4290 (HSSE-V3) | Šroubovitá 40° (RSP) | Slepé otvory | Oxidované (OX) | Nerezové oceli (INOX), legované oceli |
| 9930 C-VA-B | Řada 1690 / 3690 (HSSE-V3) | Přímá + lamač (B) | Průchozí otvory | Oxidované (OX) | Nerezové oceli (INOX), legované oceli |
| 9940 C-UNI-B | Řada 1710 / 3710 (HSSE) | Přímá + lamač (B) | Průchozí otvory | TiN (Titan-Nitrid) | Univerzální použití, vysoká životnost |
| 9950 C-UNI-RSP | Řada 2210 / 4210 (HSSE) | Šroubovitá 40° (RSP) | Slepé otvory | TiN (Titan-Nitrid) | Univerzální použití, vysoká životnost |
| 9960 C-N-S | Řada 0200 (NO/HSS) | Ruční sadové (3 ks/sada) | Průchozí i slepé | Bez povlaku | Ruční závitování, údržba a opravy |
2. Přesný rozpis obsahu souprav (Závitníky a Vrtáky DIN 338)
| Závitník (Rozměr) | Stoupání závitu (P) | Ø Jádrového vrtáku (mm) | Norma stopky závitníku |
|---|---|---|---|
| M 3 | 0,50 mm | 2,5 mm | DIN 371 (Zesílená) |
| M 4 | 0,70 mm | 3,3 mm | DIN 371 (Zesílená) |
| M 5 | 0,80 mm | 4,2 mm | DIN 371 (Zesílená) |
| M 6 | 1,00 mm | 5,0 mm | DIN 371 (Zesílená) |
| M 8 | 1,25 mm | 6,8 mm | DIN 371 (Zesílená) |
| M 10 | 1,50 mm | 8,5 mm | DIN 371 (Zesílená) |
| M 12 | 1,75 mm | 10,2 mm | DIN 376 (Průchozí) |
Technická doporučení pro používání souprav
- Soulad průměru vrtáku: Použití vrtáku dodaného v kazetě zaručuje přesný průměr předvrtaného otvoru (75 % výšky profilu závitu), což snižuje riziko zasekávání a zlomení závitníku.
- Rozlišení geometrie (B vs. RSP): Kazety označené B používejte výhradně pro průchozí otvory, kde tříska odchází dopředu. Kazety označené RSP jsou určeny pro slepé otvory pro odvod třísek směrem nahoru.
- Chlazení a mazání: Pro dosažení deklarované životnosti nástrojů (zejména u nerezových ocelí souprav VA) je nezbytné použít vhodný řezný olej nebo emulzi.
