Odchylkoměry

Kategorie úchylkoměrů a příslušenství Kinex – K-MET představuje ucelený systém přístrojů a doplňků určených pro vysoce přesné měření odchylek tvaru a polohy, házivosti hřídelí, rovinnosti ploch a komparační porovnávání délek v souladu s normami DIN 878 a DIN 2270. Díky preciznímu převodovému mechanismu, nízké hysterezi a robustnímu pouzdru poskytují spolehlivé výsledky při seřizování obrobků přímo na obráběcích strojích i při výstupní technické kontrole v klimatizovaných měřicích střediscích.

Sortimentní přehled a technické specifikace:

• Členění sortimentu a konstrukční skupiny:
  • Digitální odchylkoměry: Moderní elektronické indikátory s jemným rozlišením 0,01 mm nebo 0,001 mm (1 µm), vybavené velkým LCD displejem, funkcemi ZERO, PRESET, přepínáním mm/inch, změnou směru odečtu a možností nastavení tolerančních mezí GO/±NG.
  • Číselníkové úchylkoměry (analogové): Klasická mechanická měřidla s otočným ciferníkem a nastavitelnými tolerančními ukazateli. Kategorie zahrnuje standardní úchylkoměry s rozsahem 0–10 mm (dělení 0,01 mm), nárazuvzdorná provedení a páčkové úchylkoměry (pupitas) pro stísněné prostory.

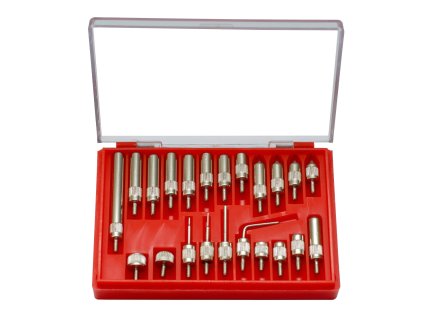

  • Příslušenství pro úchylkoměry: Sady výměnných doteků se závitem M2,5 (kulové, ploché, válcové, talířkové, jehlové), prodlužovací stopky, zadní víčka s upínacím očkem a magnetické kloubové stojánky pro stabilní fixaci.
• Mechanická konstrukce a provedení:
  • Upínací krk: Standardizovaný průměr stopky 8 mm (h6) pro univerzální montáž do stojánků, měřicích přípravků a dutinoměrů.
  • Vedení doteku: Nerezový měřicí trn s jemně lapovaným povrchem a mosaznými nebo rubínovými ložisky pro minimální tření a dlouhou životnost.
  • Měřicí závit M2,5: Standardní závitové uchycení umožňuje rychlou záměnu doteků podle tvaru měřené plochy.
  • Ochrana pouzdra: Tuhé kovové pouzdro s vysokou odolností proti prachu, olejům a vibracím v dílenských podmínkách.
• Metrologické a aplikační funkce:
  • Okamžité zobrazení úvratě a přímé vizuální vyhodnocení házivosti či odchylky od jmenovitého rozměru
  • Možnost připojení digitálních modelů k datovému rozhraní pro statistickou regulaci procesu (SPC)
  • Přepínání absolutního a relativního odečtu pro rychlou selekci dílů na výrobní lince
• Typické oblasti využití:
  • Seřizování dílů, centrování svěráků a nastavování nulového bodu na CNC frézkách a soustruzích
  • Kontrola radiálního a axiálního házení rotačních součástí (hřídele, brzdové kotouče, řemenice)
  • Měření rovnoběžnosti, kolmosti a rovinnosti vodicích ploch
  • Montáž do dutinoměrů (subito) a speciálních kontrolních přípravků

Doporučení k aplikaci

Při montáži úchylkoměru do stojánku nebo přípravku zajistěte upínací stopku (průměr 8 mm) s přiměřeným citem, aby nedošlo k deformaci pouzdra a zadření pohyblivého trnu. Dotek by se měl dotýkat měřené plochy pod kolmým úhlem; u páčkových modelů kompenzujte případný úhlový sklon korekčním koeficientem. Před zahájením měření se ujistěte, že měřicí dotek i povrch obrobku jsou zbaveny prachu a chladicí emulze, a ověřte hladký návrat měřicího mechanismu do nulové polohy.
