Válečkové měrky ocelové

Kategorie sad ocelových válečkových měrek Kinex – K-MET řad 1047-13 a 1047-14 představuje ucelený systém přesných kalibračních a kontrolních trnů zhotovených v souladu s normou DIN 2269. Tyto válečkové kalibry s garantovanou přesností rozměru ±0,002 mm umožňují rychlou, spolehlivou a vysoce přesnou rozměrovou kontrolu vnitřních válcových dutin, hloubek, geometrických tolerancí a osových vzdáleností bez nutnosti zdlouhavého nastavování optických či dotykových měřicích systémů.

Sortimentní přehled a technické specifikace:

• Konfigurace sad a odstupňování průměrů:
  • Dílenské sady s krokováním po 0,1 mm (řada 1047-13):
    • Rozsah 0,3–3,0 mm / 28 ks (kód 1047-13-003): základní sada pro jemnou mechaniku a vstřikovací trysky.
    • Rozsah 1,0–5,0 mm / 48 ks (kód 1047-13-005): univerzální nástrojařská sestava pro menší průměry děr.

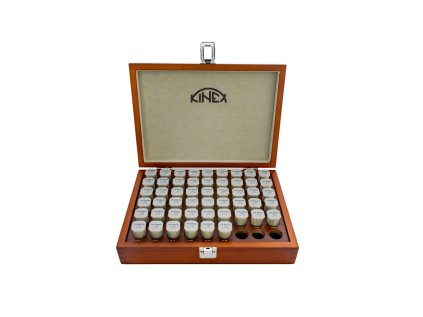

    • Rozsah 5,0–10,0 mm / 51 ks (kód 1047-13-010): nejžádanější sestava pro běžné kontrolní operace v obrobnách.
    • Rozsah 10,0–15,0 mm / 51 ks (kód 1047-13-015): sada pro kontrolu středně velkých pouzder a válcových otvorů.
    • Rozsah 15,0–20,0 mm / 51 ks (kód 1047-13-020): velkorozsahová sestava pro větší průměry válcových vedení.
  • Jemné kalibrační sady s mikrostupňováním po 0,01 mm (řada 1047-14):
    • Rozsah 0,3–1,0 mm / 71 ks (kód 1047-14-001): mikrometrická sada pro elektrotechniku, optiku a hodinářskou výrobu.
    • 100kusové sestavy odstupňované po celých milimetrech s krokem 0,01 mm: 1,01–2,0 mm (kód 1047-14-002), 2,01–3,0 mm (kód 1047-14-003), 3,01–4,0 mm (kód 1047-14-004), 4,01–5,0 mm (kód 1047-14-005), 5,01–6,0 mm (kód 1047-14-006), 6,01–7,0 mm (kód 1047-14-007), 7,01–8,0 mm (kód 1047-14-008), 8,01–9,0 mm (kód 1047-14-009) a 9,01–10,0 mm (kód 1047-14-010) pro precizní přiřazování a určení skutečného rozměru otvoru.
• Materiálové provedení a zpracování:
  • Kalená legovaná nástrojová ocel: Tepelně zušlechtěná na vysokou tvrdost 60–62 HRC s vynikající stabilitou struktury a minimalizovanou náchylností k opotřebení otěrem.
  • Precizně lapovaný válcový povrch: Dosahuje nízké drsnosti (Ra pod 0,1 µm) a vysoké geometrické válcovitosti bez kuželovitosti.
  • Sražené vodicí hrany: Zaoblené konce válečků usnadňují plynulé a bezpečné zavedení kalibru do testovaného otvoru bez poškození jeho stěny.
  • Trvanlivé laserové značení: Přesná jmenovitá hodnota je zřetelně vypálena na čele nebo plášti každého válečku.
• Metrologické vlastnosti a balení:
  • Garantovaná mezní výrobní tolerance průměru ±0,002 mm (třída přesnosti 1 podle DIN 2269)
  • Uložení v masivní dřevěné kazetě s přehledně vyfrézovaným a popsaným rastrem otvorů pro okamžitou vizuální kontrolu a rychlý výběr
• Typické oblasti využití:
  • Přesné měření a třídění průměrů válcových otvorů a vodicích pouzder metodou dobrý/zmetek
  • Zjišťování ovality, kuželovitosti a nekruhovitosti vyvrtaných a vystružených otvorů
  • Nepřímé měření roztečí os otvorů v kombinaci s posuvným měřítkem nebo výškoměrem
  • Ověřování šířek drážek, rádiusů a rozteče zubů ozubených kol válečkovou metodou
  • Nástrojárny, obrobny, kalibrační laboratoře a střediska technické kontroly (OTK)

Doporučení k aplikaci

Před použitím očistěte vybraný váleček od ochranného konzervačního oleje čistým bezprašným hadříkem. Váleček zavádějte do kontrolovaného otvoru výhradně kolmo k jeho ose, jemně a bez vyvíjení násilného tlaku – správně zvolený rozměr musí do čistého otvoru vklouznout hladce vlastní vahou nebo mírným tlakem prstů. Při manipulaci s válečky malých průměrů používejte pinzetu s plastovými hroty, abyste předešli teplotnímu ovlivnění rozměru a vzniku koroze z potu rukou. Po ukončení kontroly váleček očistěte, naneste tenkou vrstvu neutrálního oleje a vraťte na příslušnou označenou pozici v kazetě.
