Mikrometry třmenové

Hlavní kategorie třmenových mikrometrů a příslušenství poskytuje kompletní metrologické vybavení pro precizní odměřování vnějších rozměrů součástek s požadavkem na přesnost v setinách i tisícinách milimetru. Přístroje nacházejí uplatnění při přesném soustružení, broušení, výrobě forem, kalibraci měřidel i výstupní technické kontrole, kde běžná posuvná měřítka nesplňují toleranční kritéria.

Sortimentní přehled a technické specifikace:

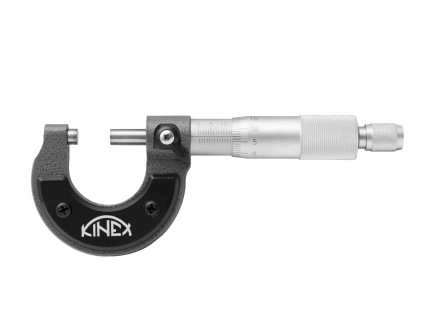

• Analogové třmenové mikrometry:
  • Mechanický odečet: Bubínek s matným chromováním proti odleskům a laserem gravírovaným dělením po 0,01 mm.
  • Konstrukční odolnost: Tuhý kovaný nebo litinový třmen s tepelně izolačními příložkami zabraňujícími přenosu tepla z rukou obsluhy, plně funkční bez nutnosti napájení.
  • Rozsah: Standardní odstupňování rozsahů po 25 mm (0–25 mm, 25–50 mm, 50–75 mm, 75–100 mm a více).
• Digitální třmenové mikrometry:
  • Elektronika a přesnost: Přehledný digitální LCD displej s okamžitým rozlišením 0,001 mm (1 µm), možnost přepínání mm/inch a nulování v libovolné poloze pro diferenciální měření.
  • Provozní ochrana: Provedení se zvýšeným krytím (IP54/IP65) odolná vůči prachu, stříkající vodě a řezným chladicím emulzím přímo u stroje.
  • Datový management: Modely vybavené kabelovým nebo bezdrátovým datovým výstupem pro přímé propojení se systémy statistické kontroly kvality (SPC).
• Materiálové řešení měřicích ploch:
  • Měřicí doteky: Plochy osazené tvrdokovem (karbidem wolframu), jemně lapované pro zajištění extrémní rovinnosti, rovnoběžnosti a otěruvzdornosti.
  • Regulace přítlaku: Integrovaná řehtačka nebo třecí spojka zajišťující normovanou a konstantní měřicí sílu (5 až 10 N) nezávisle na citu operátora.
• Příslušenství pro mikrometry:
  • Litinové stojánky: Masivní stabilní držáky s kulovým kloubem a nastavitelnou svorkou, které uvolňují ruce obsluhy při sériovém měření malých dílů a eliminují teplotní vliv rukou na třmen.
  • Nastavovací měrky (kalibry): Ploché a válcové etalony přesné délky dodávané pro mikrometry s rozsahem nad 25 mm pro periodickou kontrolu a nastavení nulového bodu.
• Typické oblasti využití:
  • Přesná kontrola průměrů hřídelí, čepů a válcových obrobků po broušení
  • Měření tloušťky přesných plechů, těsnění a přesných kalibrovaných podložek
  • Výstupní inspekce v nástrojárnách a automobilovém průmyslu
  • Metrologické ověřování a seřizování dílenské výroby

Doporučení k aplikaci

Před měřením vždy očistěte měřicí doteky čistým papírem jejich sevřením a jemným vytažením. Dotek s měřeným materiálem provádějte výhradně pomocí řehtačky a po 2 až 3 cvaknutích odečtěte hodnotu – nikdy nedotahujte mikrometr přímo přes hlavní bubínek. Při měření držte mikrometr za izolační příložky nebo použijte stolní stojánek, aby nedošlo k teplotní dilataci třmenu vlivem tělesného tepla.
